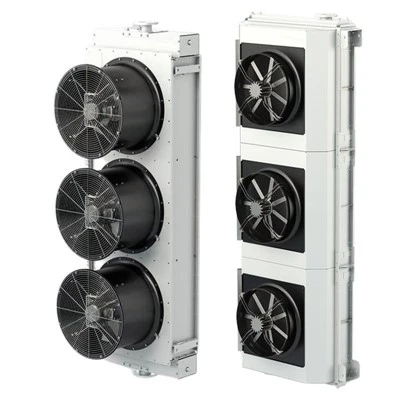

Hladnjak zraka transformatorskog ulja
Prilagođeni hladnjaci zraka transformatorskog ulja za trafostanice, elektrane i industrijske transformatore. VRCOOLER dizajnira prisilno{1}}uljno-zračno-hlađene sustave u skladu s toplinskim opterećenjem, uvjetima okoline, protokom zraka i zahtjevima za instalaciju.
Uvod u proizvod
Changzhou Vrcooler Refrigeration Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača hladnjaka zraka transformatorskog ulja u Kini, koji se odlikuje kvalitetnim proizvodima i dobrom cijenom. Slobodno kupite napredni hladnjak zraka transformatorskog ulja za prodaju ovdje iz naše tvornice. Također, dostupna je naknadna usluga.
Hladnjak zraka transformatorskog ulja uklanja toplinu iz cirkulirajućeg transformatorskog ulja prenoseći ga kroz jezgru-izmjenjivača topline u kontroliranu struju okolnog zraka. Sustav se koristi kada transformator zahtijeva aktivniju disipaciju topline nego što to mogu pružiti pasivni radijatori spremnika ili kada projekt zahtijeva odvojeni rashladni modul koji se može servisirati.
VRCOOLER isporučuje prilagođene hladnjake zraka transformatorskog ulja za energetske transformatore, industrijske trafostanice, elektrane, transformatore za peći i drugu električnu-opterećenu opremu. Svaki hladnjak može se pregledati u odnosu na toplinski-odbacivanje transformatora, metodu cirkulacije ulja, temperaturu okoline, izloženost prašini, raspoloživi protok zraka i raspored instalacije.
Dizajnirano oko sustava hlađenja transformatora
Hladnjak zraka transformatorskog ulja ne odabire se samo prema veličini jezgre. Cjelokupni sustav mora raditi s uljnim krugom, rasporedom ventilatora, upravljačkom logikom, električnim napajanjem i okruženjem mjesta.
VRCOOLER može podržati evaluaciju projekta za:
Novi paketi za hlađenje transformatora
Zamjena zastarjelih hladnjaka zraka-ulja
Poboljšanje kapaciteta trafostanice
Projekti elektrana i industrijskih transformatora
Pećni i procesni transformatori
Vanjske instalacije na vrućim, prašnjavim ili vlažnim mjestima
Projekti rekonstrukcije s ograničenim tlocrtom ili postojećim cjevovodom
Predloženu konfiguraciju treba potvrditi prema odobrenim podacima transformatora i stvarnim uvjetima na lokaciji.
Kako radi hladnjak zraka transformatorskog ulja
Proces hlađenja slijedi zatvoreni krug ulja transformatora-i krug otvorenog zraka:
Cirkulirajuća uljna pumpa šalje zagrijano transformatorsko ulje iz spremnika transformatora u hladnjak.
Ulje prolazi kroz prolaze-za prijenos topline ili cijevi unutar jezgre hladnjaka.
Ventilatori pokreću okolni zrak preko vanjske rebraste površine.
Toplina se prenosi iz ulja u jezgru, a zatim u pokretni zrak.
Ohlađeno ulje se povratnim priključkom vraća u spremnik transformatora.
Temperatura, protok ulja i rad ventilatora mogu se nadzirati prema upravljačkoj shemi projekta.
Transformatorsko ulje ostaje unutar kruga ulja. Zrak se koristi samo na vanjskoj strani izmjenjivača topline, čime se izbjegavaju problemi-kvalitete-vode i curenja vode povezani s uljnim-hladnjakom vode.
Gdje je zračno hlađenje praktičan izbor
Nema rashladne-vodne infrastrukture
Raspored sa-zračnim hlađenjem može se razmotriti tamo gdje pouzdani dovod-vode za hlađenje, odvodnja, obrada vode ili zaštita od smrzavanja nisu dostupni. Ovo može pojednostaviti planiranje lokacije za udaljene trafostanice, suha područja i vanjska trafostanica.
Lakša srednja-bočna izolacija
Rashladni medij je okolni zrak, a ne procesna voda. Time se uklanja potreba za upravljanjem drugim krugom tekućine, iako ventilator, pumpa za ulje, električne kontrole i čistoća-strane zraka i dalje zahtijevaju planiranu provjeru.
Prikladno za vanjsku električnu opremu
S odgovarajućim kućištem, premazom i rasporedom ventilatora, hladnjak se može ocijeniti za vanjske transformatorske instalacije izložene toplini, prašini, vlazi ili zraku punom soli-. Konačni dizajn mora se temeljiti na okruženju projekta, a ne na generičkoj klimatskoj oznaci.
Modularni kapacitet hlađenja
Za projekte koji koriste više rashladnih jedinica, upravljački sustav može uključiti ventilatore ili hladnjake kao odgovor na temperaturu ulja i opterećenje transformatora. To može pomoći uskladiti rad hlađenja sa stvarnim zahtjevima, podložno odobrenom električnom i zaštitnom dizajnu.
Glavne stavke konfiguracije
Točan dizajn ovisi o transformatoru i radnom mjestu. Sljedeće stavke mogu se pregledati tijekom inženjeringa:
Jezgra-izmjene topline
Put protoka-na strani ulja i zahtjev-za pad tlaka
Cijev, ploča-rebro ili druga odobrena konstrukcija jezgre
Područje-prijenosa topline i područje-bočne strane zraka
Zaglavlje i raspored veza
Odvod, ventilacija i odredbe za inspekciju
Brtve-kompatibilne s uljem i brtve
Paket ventilatora i protoka zraka
Aksijalni ili drugi odgovarajući raspored ventilatora
Količina ventilatora i redoslijed rada
Smjer protoka zraka i raspored ispuštanja
Snaga motora i električno napajanje
Štitnik, pokrov i konstrukcija za montažu
Zahtjevi za buku i vibracije
Pristup za održavanje ventilatora i motora
Uljni krug i nadzor
Ulazni i izlazni priključci za ulje
Sučelje pumpe za ulje
Indikator-protoka ulja ili sučelje alarma
Točke mjerenja temperature
Praćenje-diferencijalnog tlaka gdje je potrebno
Premosnica ili izolacija prema projektu sustava
Zaštita stranice
Sustav-zaštite od korozije
Upravljanje prašinom i krhotinama
Zaštita od kiše i vlage
Odredbe protiv -kondenzacije gdje su potrebne
Zima ili niska-ambijentalna radna razmatranja
Servisni pristup i točke podizanja
Prijave
Hladnjaci zraka transformatorskog ulja mogu se uzeti u obzir za:
Energetski transformatori
Distribucijski i trafostanički transformatori
Povećavajući-transformatori generatora
Pećni transformatori
Industrijski procesni transformatori
Trafostanice-za prikupljanje obnovljive energije
Električna postrojenja za naftu i plin
Željezničke i vučne podstanice
Velika industrijska postrojenja
Konačni odabir ovisi o ocjeni transformatora, podacima o gubicima, protoku ulja, ograničenjima temperature ulja, projektiranim uvjetima okoline i potrebnoj redundanciji.
FAQ
P: Što je hladnjak zraka transformatorskog ulja?
O: To je izmjenjivač topline koji uklanja toplinu iz transformatorskog ulja i ispušta je u okolni zrak. Ovisno o dizajnu sustava, cirkulaciju ulja i zraka mogu prisiliti pumpa i ventilatori.
P: Kada treba koristiti hladnjak zraka umjesto hladnjaka vode?
O: Hladnjak zraka može biti poželjan tamo gdje rashladna-voda, odvodnja, obrada vode ili rizik od-curenja vode stvara ograničenja projekta. Konačni izbor treba uzeti u obzir potrebni toplinski učinak, temperaturu okoline, raspoloživi prostor, buku i troškove rada.
P: Je li za hladnjak zraka transformatorskog ulja potrebna uljna pumpa?
O: Mnogi sustavi za hlađenje aktivnim{0}}uljem transformatora koriste prisilnu cirkulaciju ulja, ali potreban raspored pumpe ovisi o shemi hlađenja transformatora. Protok, tlak i upravljački signali crpke moraju se potvrditi tijekom projektiranja.
P: Može li se hladnjak postaviti na otvorenom?
O: Vanjska instalacija može se ocijeniti kada su hladnjak, motori ventilatora, električne komponente, premaz i detalji zaštite odabrani za stvarne uvjete okoline. Prikladnost za vanjsku upotrebu ne treba pretpostavljati samo iz naziva hladnjaka.
P: Može li VRCOOLER zamijeniti postojeći hladnjak zraka transformatorskog ulja?
O: Da, upit za zamjenu može se pregledati pomoću podataka o postojećem hladnjaku, informacija o transformatoru, protoku ulja, temperaturama, pojedinostima ventilatora, spojevima i fotografijama instalacije. Potrebno je potvrditi toplinsku i mehaničku kompatibilnost.
Zatražite pregled hladnjaka zraka za transformatorsko ulje
Pošaljite VRCOOLER-u podatke o transformatoru, informacije o trenutnom hladnjaku i uvjetima na lokaciji. Naš tim će pregledati uljni krug, okolinu-strane zraka i instalacijsko sučelje prije nego što predloži odgovarajuću konfiguraciju hladnjaka zraka transformatorskog ulja.
