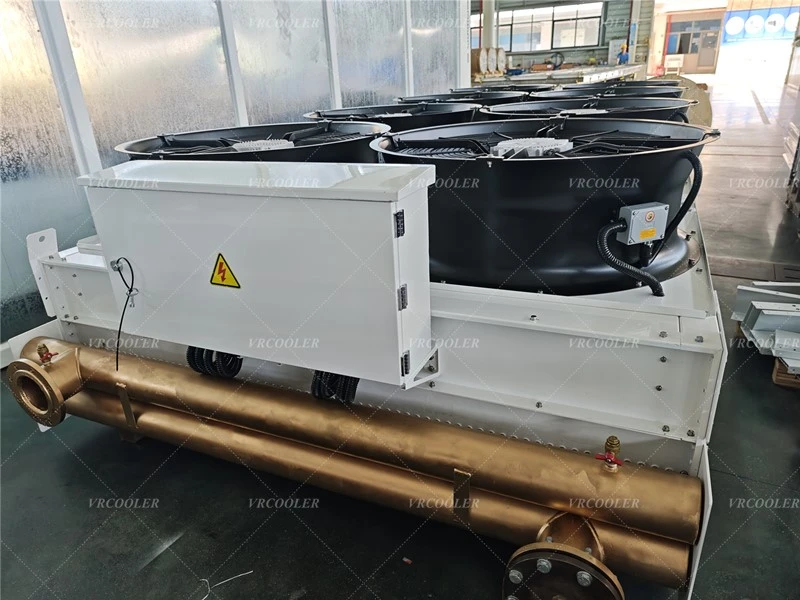

Prilagođeni dizajn visoke i niske temperature suhog hladnjaka plinskog motora
Prilagođeni dizajn visoke i niske temperature suhog hladnjaka plinskog motora
Tijekom rada na plinskom motoru, komponente visoke temperature (poput glave cilindra i ispušne cijevi) i komponente s niskim temperaturama (poput interkulera) stvaraju značajnu toplinu. Zavojnice za hlađenje visokotemperaturnog hlađenja apsorbiraju toplinu iz komponenti visoke temperature, podižući temperaturu visokotemperaturnog rashladnog sredstva. Ovo rashladno sredstvo zatim teče u zavojnice s visokim temperaturama integriranog suhog hladnjaka s visokim i niskim temperaturama. Istodobno, rashladne zavojnice niskotemperaturnog rashladnog kruga apsorbiraju toplinu iz komponenti niske temperature, podižući temperaturu rashladnog sredstva niske temperature prije nego što su uleteli u zavojnice niske temperature u krugu suhog hladnjaka. Kad se ventilator aktivira, zrak se prisiljava kroz rashladne zavojnice. Kroz konvekciju topline i konvekciju, toplina iz visokih i niskotemperaturnih rashladnih sredstava u rashladnim zavojnicama prenosi se u zrak, snižavajući temperaturu rashladne tekućine. Ohlađeno rashladno sredstvo zatim se vraća na odgovarajuće komponente motora za daljnje hlađenje. Ovaj ciklus ponavlja, učinkovito hladeći komponente visokog i niske temperature plinskog motora.
Prednosti
Učinkovito hlađenje: Integrirani sustavi hlađenja s visokim i niskim temperaturama precizno raspoređuju kapacitet hlađenja prema temperaturnim zahtjevima različitih komponenti motora, poboljšavajući učinkovitost hlađenja i izbjegavanje situacije u kojoj tradicionalni odvojeni rashladni sustavi često pružaju prekomjerno hlađenje visoke temperature i nedovoljno niskotemperaturno hlađenje. Ušteda prostora: U usporedbi s tradicionalnim odvojenim suhim hladnjacima s visokim i niskim temperaturama, integrirani suhi hladnjak s visokim i niskim temperaturama je kompaktan i zauzima malo prostora, što olakšava implementaciju u odjeljku plinskih motora, a posebno pogodno za aplikacije ograničene na svemir.
Smanjenje troškova: Smanjenje broja komponenti sustava hlađenja i cjevovoda smanjuje troškove nabave i instalacije opreme. Nadalje, poboljšana učinkovitost hlađenja smanjuje troškove energije tijekom rada.
Jednostavno održavanje: Integrirani dizajn pojednostavljuje održavanje, smanjujući broj komponenti koje zahtijevaju inspekciju i održavanje, smanjujući i poteškoće i radno opterećenje i poboljšava održivost opreme.
