Pločasto rebro VS školjka i cijev VS cijevno rebro Hladnjak kompresora zraka|VRCOOLER

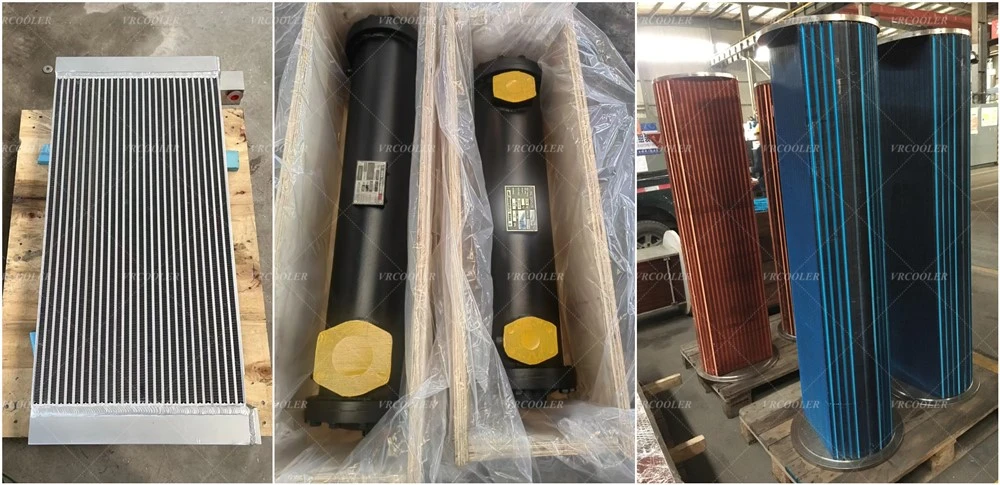

Tri glavne vrste izmjenjivača topline koji se naširoko koriste kao međuhladnjak kompresora, naknadni hladnjak i hladnjak ulja: pločasto rebro (bar-ploča), školjka i cijev, cijevno rebro. Svaki ima različite snage za radne uvjete zračnog kompresora.
| Artikal | Plate-Fin (Bar-Plate) hladnjak | Shell & Tube hladnjak | Hladnjak s cijevima i rebrima (Tube&Fin). |
|---|---|---|---|
| Učinkovitost prijenosa topline | ★★★★★ Visoka, gusta struktura perajne ploče | ★★★ Niska‑srednja, velika količina potrebna za istu dužnost | ★★★★ Srednje-visoka, široko uravnotežena izvedba |
| Težina i veličina | Lagan, kompaktan otisak | Teška, glomazna, veliki prostor za ugradnju | Srednje težine, umjerenih dimenzija |
| Radni tlak | Mogućnost visokog tlaka, dobra za međuhladnjak vijčanog kompresora | Otporan na vrlo visoki tlak, pogodan za plinove u teškim procesima | Srednjetlačni zračni kompresor opće namjene |
| Protiv prašine / obraštanja | Mali otvor za peraje, lako se začepi u prašnjavom okruženju | Veliki prolaz cijevi, najbolje sredstvo protiv obraštanja i jednostavno čišćenje | Razmak za peraje nije obavezan; srednja otpornost na prašinu, lakše čišćenje nego pločasta peraja |
| Opcija materijala | Aluminij, nehrđajući čelik | Ugljični čelik, nehrđajući čelik, bakar-nikal | Aluminijska cijev-rebro, bakrena cijev-aluminijsko rebro |
| Održavanje | Teško za popraviti nakon što je jezgra oštećena; zamjena pune jezgre | Cijevi se mogu pregledati i zamijeniti, dobra popravljivost | Popravak ograničen; uglavnom zamjena cijele jezgre |
| trošak | Srednje visoka jedinična cijena | Visoki troškovi materijala i proizvodnje | Isplativa, konkurentna cijena |
| Tipična primjena kompresora | Vijčani kompresor, hladnjak ulje-zrak, međuhladnjak, kompaktna klizna jedinica | Veliki kompresor procesnog zraka, CNG visokotlačni kompresor, sustav s vodenim hlađenjem | Opći naknadni hladnjak vijčanog/klipnog kompresora, kompresor benzinske postaje, zamjena naknadno hlađenih zrakom |
Kada odabrati svaku vrstu
1. Hladnjak kompresora zraka s pločastim perajima (šipka–ploča).
✅ Najbolje za: Kompaktne klizno montirane vijčane kompresore, ograničen prostor za ugradnju, zahtjeve za visokom disipacijom topline.
⚠️ Nije idealno: jaka prašina, prljav okolni zrak (kamenolom, benzinska postaja na gradilištu). Fine peraje se lako blokiraju, potrebno je često čišćenje puhanjem.
VRCOOLER isporučuje 1:1 zamjenski pločasti rebrasti hladnjak prema staroj dimenziji jezgre ili crtežu.
2. Shell & Tube kompresorski hladnjak
✅ Najbolje za: Vodeno hlađeni kompresor velikog kapaciteta, visokotlačni procesni plin, oštra mjesta s jakom prašinom, opremu koja se može dugoročno održavati.
⚠️ Nedostatak: Velika težina, veliki otisak, veća cijena. Rijetko se koristi za standardne vijčane kompresore hlađene zrakom.
3. Hladnjak zračnog kompresora s cijevom i rebrom (Tube&Fin).
✅ Najbolje za: većinu zamjena na naknadnom tržištu, kompresor benzinske postaje, vanjski hladnjak hlađen zrakom, klipni i općenito vijčani kompresor. Ravnoteža performansi, cijene i tolerancije na prašinu.
⚠️ Ograničenje: gustoća topline niža od ploče-peraje; potrebna je veća veličina jezgre ako je prostor vrlo tijesan.
Upute za brzi odabir
Kompaktni vijčani kompresor →Ploča-peraja
Vodeno hlađeni visokotlačni procesni kompresor za teške uvjete rada →Shell & Tube
Zamjena nakon prodaje, benzinska postaja, vanjsko prašnjavo stanje hlađenja zrakom →Cijev-fin
Ako imate postojeći neuspjeli uzorak hladnjaka ili crtež, VRCOOLER može preporučiti najprikladniju strukturu i materijal.
